Обзор моделей дифференциальных манометров Testo

Дифференциальный манометр измеряет разность давления между двумя точками системы. В отличие от обычного манометра, который фиксирует абсолютное или избыточное давление в одной точке, дифманометр подключается к двум участкам трубопровода или оборудования. Разность давлений преобразуется датчиками давления в механическое или электрическое воздействие, которое затем отображается на шкале или цифровом дисплее.

• В простых моделях дифманомеров используется мембрана, сильфон или жидкостная колонка.
• В электронных — датчики давления формируют сигнал, который обрабатывается и выводится на экран.

Модельный ряд дифманомеров testo представлен только электронными приборами.

Особенности бренда testo

testo - это известная и давно используемая в РБ марка дифференциальных манометров из Германии, которые имеют продвинутые возможности и отличаются удобством в эксплуатации, возможностью беспроводной передачи данных через Bluetooth. Наряду с дифманометрами, средства измерения testo давно и прочно вошли в повседневное использование на предприятиях Беларуси.

Области применения дифманометров

• Контроль загрязнения фильтров, балансировка потоков в устройствах вентиляции и кондиционирования
• Диагностика и проверка наличия утечек и негерметичности в гидравлических и пневматических механизмах
• Измерение расхода газа, жидкости по перепаду давления в технологических процессах
• Контроль давления на входе/выходе теплоносителя в энергетике, например на теплообменниках
• Оценка степени засорения фильтрующих элементов очистных сооружений и фильтрации

Рекомендации по выбору дифманометра

Testo 510 / 510i — базовая модель, удобна для мобильных HVAC-замеров. Малый диапазон при высокой точности в пределах 1 гПа.
Testo 512-1 / 512-2 — обновлённые версии с улучшенной точностью и Bluetooth. Подходят для измерения параметров фильтрации, вентиляции, расхода воздуха.

Сравнение моделей подробнее

Модель	Диапазон измерений	Погрешность	Особенности дисплея	Ориентировочная стоимость	Область применения
Testo 510	0…100 гПа	±0,03 гПа в диапазоне измерений 0 ... 0,30 гПа, ±0,05 гПа в диапазоне измерений 0,31 ... 1,00 гПа,  ±(0,1 гПа + 1,5 % от изм. знач.) в диапазоне измерений 1,01 ... 100 гПа	Компактный, подсветка	Базовая	Проверка фильтров, вентиляция, HVAC
Testo 510i	-150 ... +150 гПа	±0,05 гПа в диапазоне измерений 0 ... +1 гПа, ±(0,2 гПа + 1,5 % от изм. знач.) в диапазоне измерений 1 ... +150 гПа	Размер экрана смартфона	Базовая	Проверка фильтров, вентиляция, HVAC
Testo 512-1	0…200 гПа	±(0,1 гПа + 1.5 % от изм. знач.) ± 1 цифра в диапазоне измерений 25,001 ... 200 гПа, ±(0,3 Па + 1 % от изм. знач.) ± 1 цифра в диапазоне 0 ... 25 гПа	Подсветка, HOLD, макс/мин	Средняя	Расход воздуха, вентиляция, точные измерения малых перепадов давления
Testo 512-2	0…2000 гПа	±0,5% от полной шкалы	Подсветка, HOLD, макс/мин	Средняя	Расход воздуха и вентиляция в технологических задачах производства

Примечание:
testo 510i - это дифференциальный манометр, который измеряет разность давлений между двумя входами, поэтому шкала симметрична относительно нуля:
0 гПа - давления на обоих входах равны;
+150 гПа - на входе «+» давление выше на 150 гПа, чем на входе «–»;
–150 гПа - наоборот, на входе «–» давление выше на 150 гПа.
testo 510, testo 512‑1 и testo 512‑2  — это приборы для измерения избыточного давления, а не разности давлений. Несмотря на то, что у него два порта, он работает как однопортовый датчик избыточного давления, где второй порт используется как референс (атмосфера или подключённая линия), но не для симметричного измерения разности давлений. Поэтому:
0 гПа - нет избыточного давления относительно референса;
200 гПа - максимальное избыточное давление.
Отрицательные значения для testo 512 не предусмотрены, потому что сенсор и алгоритм рассчитаны на работу в одном направлении Также типы сенсора у testo 510i и testo 512/510 разные. testo 512/510 использует сенсор избыточного давления (gauge pressure), а не дифференциальный сенсор с симметричной мембраной, как в testo 510i. У testo 512/510 мембрана рассчитана на прогиб в одну сторону. Нулевая точка — это атмосферное давление. Поэтому диапазон измерений начинается с нуля.
Даные приборы используются для:
- измерения скорости воздуха через трубку Пито;
- измерения избыточного давления в вентиляции;
- измерения перепадов давления в фильтрах, но только в одном направлении;

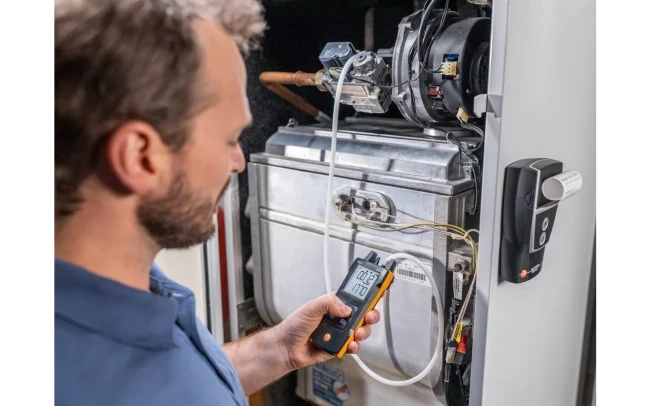

- измерения давления газа в системах отопления.
Во всех этих задачах отрицательные значения не нужны.
