Обзор моделей манометрических коллекторов Testo для холодильных установок

Манометрический коллектор (сервисный коллектор) — это ключевой инструмент для диагностики, обслуживания и заправки холодильных и кондиционерных систем. Он позволяет контролировать давление, температуру и состояние хладагента в системе, обеспечивая ее безопасную и точную работу.

Манометрический коллектор состоит из:

Манометров высокого (красный) и низкого (синий) давления
Клапанного блока с вентилями
Шлангов для подключения к системе и баллону с хладагентом
Портов для вакуумирования и заправки

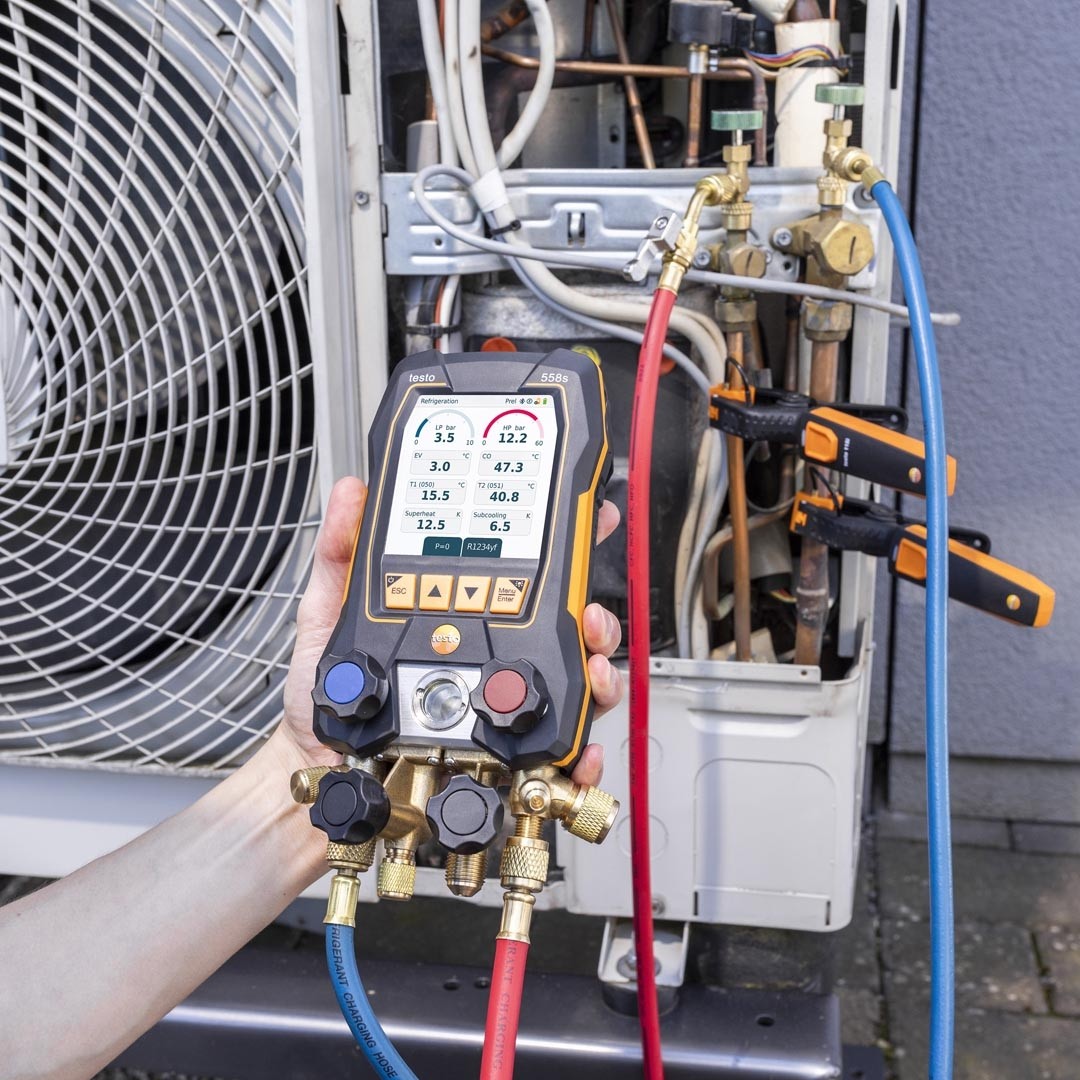

Манометрический коллектор подключается к системе кондиционирования или холодильнику через сервисные порты, после чего осуществляется:

Измерение давления: Красный манометр — нагнетание (высокое давление); Синий манометр — всасывание (низкое давление);
Контроль температуры кипения (перегрев) и конденсации (переохлаждение): Шкалы манометров отображают соответствующие температуры для разных хладагентов;
Вакуумирование: Через центральный порт (жёлтый) подключается вакуумный насос, удаляется воздух и влага перед заправкой;
Заправка хладагента: Баллон с хладагентом для заправки подключается к центральному порту;
Диагностика: По разнице давлений и температур можно определить перегрев, переохлаждение, утечки и другие неисправности.

Почему testo?

testo - это известная и давно используемая в Беларуси марка манометрических коллекторов из Германии, которые имеют продвинутые возможности и отличаются удобством в эксплуатации, возможностью беспроводной передачи данных через Bluetooth. Наряду с манометрическими коллекторами, средства измерения testo давно и прочно вошли в повседневное использование на предприятиях Беларуси. Наряду с аналогичными приборами Refco Digimon SE (Refco, Швейцария), Mastercool 99872 (Mastercool, США), Fieldpiece SM480V (Fieldpiece, США), Becool BC-EL2 (Becool, Тайвань) приборы testo зарекомендовали себя наиболее удобными для выполнения рутинных задач запуска и контроля параметров холодильного оборудования.

Быстрый выбор манометрического коллектора для ваших потребностей

testo 550i — самый компактный, полностью управляется через приложение Testo Smart App, подходит для мобильных техников.

testo 557 — включает вакуумный зонд, идеален для систем с вакуумированием и герметичностью.

testo 570 — профессиональный прибор с памятью, логгированием и анализом ошибок, подходит для длительного мониторинга.

testo 550 — универсальный прибор с Bluetooth и дисплеем, удобен для повседневной работы.

testo 549 — базовая модель без Bluetooth, но надёжная и доступная по цене.

Все модели поддерживают широкий спектр хладагентов, включая R134a, R410A, R22, R32, R404A и другие. Виды и параметры хладагентов запрограммированы в памяти приборов. В новых версиях приборов список хладагентов обновляется через мобильное приложение Testo Smart.

Сравнение моделей подробнее

Модель	Клапанный блок	Связь / Управление	Диапазон давления (бар)	Погрешность давления	Температурные датчики	Хладагенты (кол. наименований)	Средняя цена (BYN)	Область применения
Testo 550i	2-ходовой	Только Bluetooth, ПО	до 60	±0.5% от шкалы	2 беспроводных	~90	Средняя	Мобильный сервис, монтаж, компактные работы
Testo 557	4-ходовой	Дисплей + Bluetooth	до 60	±0.5% от шкалы	2 проводных + вакуум	~60	Выше средней	Расширенная диагностика, вакуумирование
Testo 570	4-ходовой	Дисплей + Bluetooth	до 60	±0.5% от шкалы	до 3 проводных	~60	Выше средней	Глубокий анализ, логгирование, сервис
Testo 550	2-ходовой	Дисплей + Bluetooth	до 60	±0.5% от шкалы	2 проводных	~60	средняя	Стандартное обслуживание, пусконаладка
Testo 549	2-ходовой	Только дисплей	до 60	±1% от шкалы	Нет (опция)	~60	базовая	Базовые измерения, бюджетные задачи

Этапы запуска и контроля холодильной системы с манометрическим коллектором

1. Подготовка системы

Проверка герметичности трубопроводов и соединений;
Установка сервисных портов (если не предусмотрены);
Подключение манометрического коллектора к порту низкого и высокого давления. Подключение вакуумного насоса через центральный порт коллектора.

2. Вакуумирование

Открытие вентилей коллектора для соединения с системой;
Запуск вакуумного насоса на 15–60 минут (в зависимости от объема);
Контроль по вакуумметру: достижение давления < 500 мкм;
Отключение насоса и выдержка 10–15 минут для проверки на утечки (давление не должно расти);

3. Заправка хладагента

Подключение баллона с хладагентом к центральному порту коллектора;
Открытие вентиля низкого давления для заправки в жидком или газообразном виде (в зависимости от типа хладагента и компрессора);
Контроль по весам: точная дозировка по спецификации;
Закрытие вентилей после достижения нужного количества.

4. Пуск и контроль параметров

Включение системы и ожидание стабилизации (5–15 минут);
Считывание давления на манометрах: низкое давление: соответствует испарению хладагента; высокое давление: соответствует конденсации;
Сравнение с номинальными значениями для конкретного хладагента (например, R410A: ~10–30 бар);
Подключение температурных датчиков к трубопроводам: расчет перегрева (superheat) и переохлаждения (subcooling).

5. Анализ и документирование

Сохранение данных (в цифровых моделях — через Bluetooth в приложении);
Проверка на нестабильность давления, перегрев, шумы, вибрации;
При необходимости — корректировка дозировки хладагента или настройка ТРВ (терморегулирующего вентиля).

Что важно учитывать:

Тип хладагента (R134a, R410A, R32 и др.) влияет на рабочие давления;
Манометрический коллектор должен быть откалиброван и поверен. Для CO₂ и NH₃ требуются специальные коллекторы и датчики.

Пример расчёта параметров холодильной системы

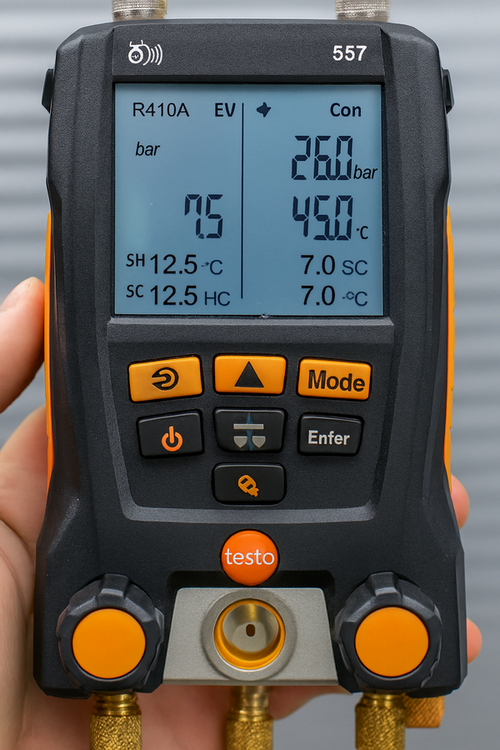

Исходные данные с коллектора:
Хладагент: R410A

Давление на стороне всасывания (низкое): 7.5 бар
Давление на стороне нагнетания (высокое): 26.0 бар
Температура на выходе испарителя: 12.5 °C
Температура на выходе конденсатора: 38.0 °C

Расчёт перегрева (Superheat)
По таблице насыщения R410A: Давление 7.5 бар → температура кипения ≈ 5.0 °C
Перегрев = Температура на выходе испарителя – Температура кипения

Перегрев = 12.5 °C – 5.0 °C = 7.5 °C - Это нормальный уровень перегрева для ТРВ (обычно 5–10 °C).

Расчёт переохлаждения (Subcooling)
По таблице насыщения R410A: Давление 26.0 бар → температура конденсации ≈ 45.0 °C
Переохлаждение = Температура конденсата – Температура конденсации

Переохлаждение = 45.0 °C – 38.0 °C = 7.0 °C - Это хороший уровень переохлаждения (обычно 5–10 °C).

Интерпретация

Перегрев 7.5 °C → испаритель работает стабильно, ТРВ настроен правильно.
Переохлаждение 7.0 °C → конденсатор справляется, хладагент полностью сконденсирован.

Справка

Единица «микрон» (мкм Hg):
Это единица давления, применяемая в вакуумной технике, особенно в холодильной и климатической отрасли.
1 микрон = 1 микрометр ртутного столба = 0.001 мм Hg = 0.1333 Па
Микрон — удобная шкала для отображения глубокого вакуума: от 760 000 мкм (атмосферное давление) до < 500 мкм (глубокий вакуум).
В отличие от бар или мм рт. ст., микрон позволяет точно контролировать остаточное давление в диапазоне, где даже малые количества влаги критичны.

Двухходовой манометрический коллектор — для базовой диагностики и заправки, четырехходовой — для расширенного обслуживания с вакуумированием и заправкой одновременно.

Экологические и нормативные аспекты некоторых хладагентов:
R22 — содержит хлор, разрушает озоновый слой (высокий коэффциент ODP), запрещён в ЕС, ограничивается в РБ с 2025;
R410A — экологичнее R22, но всё ещё с высоким GWP (коэффициент влияния на глобальное потепление), планируется к ограничению;
R32 — считается перспективным: низкий GWP, высокая эффективность, но требует осторожности из-за слабой горючести;
R134a и R404A — не разрушают озон, но имеют высокий GWP, постепенно выводятся из оборота.

Типовые параметры данных хладогентов:

Хладагент	Тип / Состав	Рабочее давление (бар)	GWP	ODP	Горючесть	Применение
R134a	Однокомпонентный (CF₃CH₂F)	~8–10	~1430	0	Негорючий	Холодильники, авто, медтехника
R410A	Смесь R32/R125 (50/50)	~26	~2088	0	Негорючий	Сплит-системы, VRF, кондиционеры">
R22	Однокомпонентный (CHClF₂)	~16	~1810	0.055	Негорючий	Устаревшие системы, запрещён в ЕС
R32	Однокомпонентный (CH₂F₂)	~26	~771	0	Слабогорючий (A2L)	Современные сплит-системы
R404A	Смесь R125/R143a/R134a (44/52/4)	~12–14	~3922	0	Негорючий	Промышленное охлаждение, морозильники
