Базовая информация о тепловизорах
Промышленные тепловизоры - это специализированные устройства для бесконтактного измерения температуры и визуализации тепловых аномалий на оборудовании, конструкциях, технологических системах и в зданиях. Тепловизор преобразует тепловое излучение от объектов в визуальное изображение, называемое термограммой.Температурные различия отображаются на экране тепловизора в виде цветовой карты, где каждый оттенок соответствует определённому диапазону температур. В результате мы получаем визуальное представление распределения температуры на исследуемой поверхности - чем выше температура, тем ближе цвет к красному участку спектра. Это позволяет обнаруживать то, что нельзя увидеть невооружённым глазом, т.е. участки с повышенной или пониженной температурой. Благодаря этой технологии можно обнаруживать скрытые дефекты, оценивать целостность конструкций, выявлять зоны перегрева оборудования или находить людей в условиях ограниченной видимости - например, в дыму или темноте.
Рекомендуем ориентироваться следующим образом.
Testo 865 / 868 / 869 - Надёжные базовые модели с автоматическим распознаванием горячих и холодных точек, идеально подходят для повседневной технической диагностики.
Testo 871 / 872 - Продвинутые тепловизоры с улучшенным разрешением и возможностью беспроводной передачи данных через Bluetooth. Удобны для энергоаудита и комплексных обследований.
Testo 883 / 890 - Профессиональные приборы с высоким разрешением, высокой термочувствительностью, со сменными объективами. Предназначены для точного анализа в промышленной среде и сложных инженерных системах.
Модели testo 865, 868, 869, 871, 872 - это надёжные приборы с защитой IP54, которые подходят для регулярного использования.
Тепловизоры помогают выявлять теплопотери в зданиях, обнаруживать дефекты утепления, протечки в стенах и кровле, а также проверять герметичность окон и дверей. Например, обследование коттеджа зимой может выявить зоны утечки тепла через плохо утеплённые стены.
В электроэнергетике
Тепловизоры используются для диагностики трансформаторов, кабелей, выключателей и распределительных устройств. Позволяют обнаружить перегрев контактов, что предотвращает аварии. Например, регулярный тепловизионный контроль на подстанции может выявить перегрузку на одном из соединений.
В пожарной безопасности
Применяются для поиска очагов возгорания, особенно в задымлённых помещениях, а также для оценки температуры поверхностей и риска самовозгорания. Например, пожарные могут использовать тепловизоры для поиска людей в дыму при спасательных операциях.
В промышленности

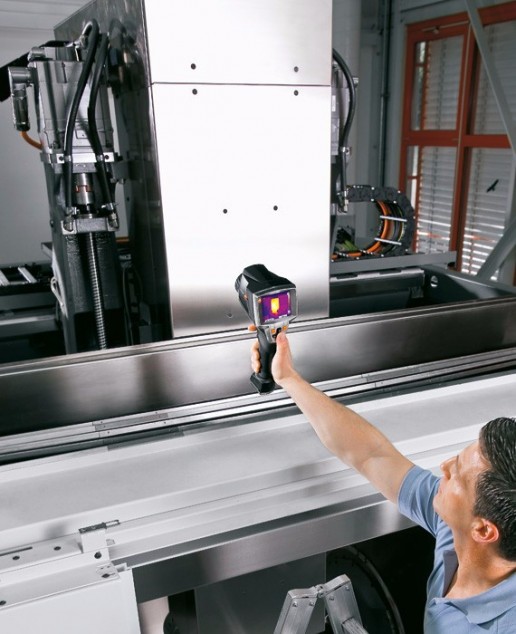

Промышленные тепловизоры применяются для контроля состояния оборудования - двигателей, насосов, печей, теплообменников. Также проверяется теплоизоляция трубопроводов и котлов. Например, на производстве может быть заблаговременно выявлен перегрев подшипника насоса, тем самым будет предотвращён простой линии.
В нефтегазовой отрасли
С помощью тепловизоров производится обнаружение утечек нефти и газа, контроль уровня в резервуарах, диагностика трубопроводов, т.е. предотвращение аварий. Например, тепловизор может зафиксировать утечку газа в зоне сварного шва трубопровода, а также тепловизором можно контролировать уровень и состояние резервуаров для переработки и хранения углеводородов.
Как это работает? Тепловизоры не фиксируют саму нефть или газ напрямую, а обнаруживают температурные аномалии, вызванные их утечкой или изменением условий в резервуаре. Тепловизоры фиксируют границу уровня, если между жидкостью и воздухом есть температурная разница. Также они могут оценивать состояние теплоизоляции резервуара, выявляя зоны перегрева или охлаждения, и обнаруживать утечки по стенкам резервуара, особенно при испарении или конденсации. Это работает особенно эффективно в промышленных условиях, где разница температур между утечкой и окружающей средой заметна.
Тепловизоры могут выявлять утечки газа, т.к. при испарении сжиженного природного газа (СПГ) происходит локальное охлаждение, и тепловизор фиксирует холодную зону. Тепловизоры могут выявлять утечки нефти на воде, где плёнка нефти имеет другую тепловую сигнатуру, чем окружающая поверхность, и выявлять трещины в трубопроводах, через которые выходит горячий или холодный продукт, создавая температурный контраст.
В химической промышленности
Тепловизоры применяются для проверки герметичности ёмкостей, контроля температуры реакторов, сушильных цилиндров и других технологических узлов. Например, при термографическом обследовании может быть выявлено неравномерное нагревание реактора.
В медицине
Тепловизоры используются для бесконтактного мониторинга температуры тела, диагностики воспалений, нарушений кровообращения и других физиологических процессов. Например, термография может помочь выявить воспаление суставов на ранней стадии.
В сельском хозяйстве
С помощью тепловизоров контролируют состояния животных по температуре тела, их используют для мониторинга посевов, выявления зон засухи или переувлажнения. Так, фермер может использовать тепловизор для оценки здоровья крупного рогатого скота.
В автомобилестроении
Тепловизоры помогают в диагностике перегрева узлов двигателя, тормозной системы, электроники, при контроль качества сборки и теплоизоляции. Например, можно выявить перегрев тормозного диска.
В охране и безопасности
С помощью тепловизоров возможно обнаружение людей в темноте, в дыму, за преградами, контроль периметра объектов, поиск нарушителей. Например, при охране промышленного объекта ночью можно фиксировать движение нарушителей.
В поисково-спасательных работах
Тепловизоры используют при поиске людей в завалах, в лесах, при плохой видимости, при оценке состояния техники и инфраструктуры. Например, тепловизор может помочь найти пострадавшего под завалами после землетрясения.
В дорожном строительстве
Тепловизоры используют для контроля температуры асфальта при укладке, для диагностики качества покрытия и выявление дефектов. Например, при укладке асфальта тепловизор может показать недостаточный прогрев смеси.
Скачать брошюру с сравнением моделей
IR-разрешение (инфракрасное разрешение) — это количество пикселей в матрице тепловизора, которые фиксируют тепловое излучение. Чем выше разрешение, тем более детализированное изображение ты получаешь. Данный параметр важен, если нужно обнаружить мелкие дефекты или работать на большом расстоянии.
Например:
Отличие IR-разрешения от пространственного разрешения (IFOV)
IFOV показывает, насколько мелкие объекты можно различить на определённом расстоянии. Даже если матрица очень хорошая, плохая оптика может всё испортить — изображение будет размытым.
Режим Super Resolution
Это программная функция тепловизора, увеличивающая количество температурных точек (IR - разрешение) в 4 раза и улучшающая геометрическое разрешение в 1.6 раза. Это значит, что можно получить изображение, сравнимое по качеству с тем, что дает матрица более высокого класса — но без необходимости покупать дорогой тепловизор.
Температурная чувствительность
Температурная чувствительность тепловизора — это его способность различать минимальные перепады температуры между соседними точками на изображении. Чем выше чувствительность, тем точнее фиксируются даже самые незначительные тепловые аномалии.
Температурная чувствительность обозначается как NETD (Noise Equivalent Temperature Difference) и выражается в миллиКельвинах (мК) или градусах Цельсия (°C).
Например:
Особенности бренда testo
testo - это известная и давно используемая в РБ марка тепловизоров из Германии, которые имеют продвинутые возможности и отличаются удобством в эксплуатации, возможностью беспроводной передачи данных через Bluetooth, высоким разрешением, высокой термочувствительностью и наличием сменных объективов (в продвинутых моделях). Наряду с тепловизорами, средства измерения testo давно и прочно вошли в повседневное использование на предприятиях Беларуси.Быстрый выбор тепловизора для ваших потребностей
Рекомендуем ориентироваться следующим образом.Testo 865 / 868 / 869 - Надёжные базовые модели с автоматическим распознаванием горячих и холодных точек, идеально подходят для повседневной технической диагностики.
Testo 871 / 872 - Продвинутые тепловизоры с улучшенным разрешением и возможностью беспроводной передачи данных через Bluetooth. Удобны для энергоаудита и комплексных обследований.
Testo 883 / 890 - Профессиональные приборы с высоким разрешением, высокой термочувствительностью, со сменными объективами. Предназначены для точного анализа в промышленной среде и сложных инженерных системах.
Модели testo 865, 868, 869, 871, 872 - это надёжные приборы с защитой IP54, которые подходят для регулярного использования.
- Testo 865, 869 — бюджетный вариант для ЖКХ, бытовых задач, проверки утепления.
- Testo 868 — подходит для строительного контроля, базового техобслуживания оборудования.
- Testo 871 — оптимален для электриков и энергоаудита благодаря более высокому разрешению и наличию Bluetooth.
- Testo 872 — профессиональный уровень, подходит для промышленной диагностики и точного анализа.
- Testo 883 — расширенные функции, сменные объективы, идеален для инспекции зданий и сложных объектов.
- Testo 890 — топовая модель с максимальной точностью, подходит для исследований, высокотемпературных процессов, электроники, энергораспределения.
Области применения
В строительствеТепловизоры помогают выявлять теплопотери в зданиях, обнаруживать дефекты утепления, протечки в стенах и кровле, а также проверять герметичность окон и дверей. Например, обследование коттеджа зимой может выявить зоны утечки тепла через плохо утеплённые стены.
В электроэнергетике
Тепловизоры используются для диагностики трансформаторов, кабелей, выключателей и распределительных устройств. Позволяют обнаружить перегрев контактов, что предотвращает аварии. Например, регулярный тепловизионный контроль на подстанции может выявить перегрузку на одном из соединений.
В пожарной безопасности
Применяются для поиска очагов возгорания, особенно в задымлённых помещениях, а также для оценки температуры поверхностей и риска самовозгорания. Например, пожарные могут использовать тепловизоры для поиска людей в дыму при спасательных операциях.
В промышленности
Промышленные тепловизоры применяются для контроля состояния оборудования - двигателей, насосов, печей, теплообменников. Также проверяется теплоизоляция трубопроводов и котлов. Например, на производстве может быть заблаговременно выявлен перегрев подшипника насоса, тем самым будет предотвращён простой линии.
В нефтегазовой отрасли
С помощью тепловизоров производится обнаружение утечек нефти и газа, контроль уровня в резервуарах, диагностика трубопроводов, т.е. предотвращение аварий. Например, тепловизор может зафиксировать утечку газа в зоне сварного шва трубопровода, а также тепловизором можно контролировать уровень и состояние резервуаров для переработки и хранения углеводородов.
Как это работает? Тепловизоры не фиксируют саму нефть или газ напрямую, а обнаруживают температурные аномалии, вызванные их утечкой или изменением условий в резервуаре. Тепловизоры фиксируют границу уровня, если между жидкостью и воздухом есть температурная разница. Также они могут оценивать состояние теплоизоляции резервуара, выявляя зоны перегрева или охлаждения, и обнаруживать утечки по стенкам резервуара, особенно при испарении или конденсации. Это работает особенно эффективно в промышленных условиях, где разница температур между утечкой и окружающей средой заметна.
Тепловизоры могут выявлять утечки газа, т.к. при испарении сжиженного природного газа (СПГ) происходит локальное охлаждение, и тепловизор фиксирует холодную зону. Тепловизоры могут выявлять утечки нефти на воде, где плёнка нефти имеет другую тепловую сигнатуру, чем окружающая поверхность, и выявлять трещины в трубопроводах, через которые выходит горячий или холодный продукт, создавая температурный контраст.
В химической промышленности
Тепловизоры применяются для проверки герметичности ёмкостей, контроля температуры реакторов, сушильных цилиндров и других технологических узлов. Например, при термографическом обследовании может быть выявлено неравномерное нагревание реактора.
В медицине
Тепловизоры используются для бесконтактного мониторинга температуры тела, диагностики воспалений, нарушений кровообращения и других физиологических процессов. Например, термография может помочь выявить воспаление суставов на ранней стадии.
В сельском хозяйстве
С помощью тепловизоров контролируют состояния животных по температуре тела, их используют для мониторинга посевов, выявления зон засухи или переувлажнения. Так, фермер может использовать тепловизор для оценки здоровья крупного рогатого скота.
В автомобилестроении
Тепловизоры помогают в диагностике перегрева узлов двигателя, тормозной системы, электроники, при контроль качества сборки и теплоизоляции. Например, можно выявить перегрев тормозного диска.
В охране и безопасности
С помощью тепловизоров возможно обнаружение людей в темноте, в дыму, за преградами, контроль периметра объектов, поиск нарушителей. Например, при охране промышленного объекта ночью можно фиксировать движение нарушителей.
В поисково-спасательных работах
Тепловизоры используют при поиске людей в завалах, в лесах, при плохой видимости, при оценке состояния техники и инфраструктуры. Например, тепловизор может помочь найти пострадавшего под завалами после землетрясения.
В дорожном строительстве
Тепловизоры используют для контроля температуры асфальта при укладке, для диагностики качества покрытия и выявление дефектов. Например, при укладке асфальта тепловизор может показать недостаточный прогрев смеси.
Сравнение моделей подробнее
|
Модель
|
IR-
разрешение |
Режим
Super Resolution |
Температурная
чувствительность |
Диапазон,
°C |
Фокусировка
|
Связь
|
Ориентировочная
стоимость |
Область применения
|
|
160×120
|
Нет
|
< 120 мК
|
-20…+280
|
Фиксированная
|
USB
|
Базовая
|
Строительство, ОВК, электрика
|
|
|
160×120
|
Нет
|
< 120 мК
|
-20…+280
|
Ручная
|
Нет
|
Базовая
|
ЖКХ, бытовая диагностика
|
|
|
160×120
|
320×240
|
< 100 мК
|
-30…+650
|
Авто
|
Wi-Fi
|
Базовая
|
Стройконтроль, техобслуживание
|
|
|
240×180
|
480×360
|
< 90 мК
|
-30…+650
|
Авто
|
Wi-Fi/BT
|
Средняя
|
Энергоаудит, электрика
|
|
|
320×240
|
640×480
|
< 60 мК
|
-30…+650
|
Авто
|
Wi-Fi/BT
|
Средняя
|
Промышленная диагностика
|
|
|
320×240
|
640×480
|
< 40 мК
|
-30…+650
|
Авто/ручная
|
Wi-Fi/BT
|
Средняя
|
Инспекция зданий, сервис
|
|
|
640×480
|
1280×960
|
< 40 мК
|
-30…+1200
|
Авто/ручная
|
BT
|
Выше средней |
R&D, высокоточная диагностика
|
Скачать брошюру с сравнением моделей
Некоторые понятия и определения
IR-разрешениеIR-разрешение (инфракрасное разрешение) — это количество пикселей в матрице тепловизора, которые фиксируют тепловое излучение. Чем выше разрешение, тем более детализированное изображение ты получаешь. Данный параметр важен, если нужно обнаружить мелкие дефекты или работать на большом расстоянии.
Например:
- 160×120 — базовое разрешение, подходит для общего контроля.
- 256×192 или 320×240 — позволяет проводить более точную диагностику.
- 640×480 и выше — профессиональный уровень, используется в промышленности и исследованиях.
Отличие IR-разрешения от пространственного разрешения (IFOV)
IFOV показывает, насколько мелкие объекты можно различить на определённом расстоянии. Даже если матрица очень хорошая, плохая оптика может всё испортить — изображение будет размытым.
Режим Super Resolution
Это программная функция тепловизора, увеличивающая количество температурных точек (IR - разрешение) в 4 раза и улучшающая геометрическое разрешение в 1.6 раза. Это значит, что можно получить изображение, сравнимое по качеству с тем, что дает матрица более высокого класса — но без необходимости покупать дорогой тепловизор.
Температурная чувствительность
Температурная чувствительность тепловизора — это его способность различать минимальные перепады температуры между соседними точками на изображении. Чем выше чувствительность, тем точнее фиксируются даже самые незначительные тепловые аномалии.
Температурная чувствительность обозначается как NETD (Noise Equivalent Temperature Difference) и выражается в миллиКельвинах (мК) или градусах Цельсия (°C).
Например:
- NETD < 100 мК — базовый уровень, подходит для бытовых задач.
- NETD < 70 мК — уже хорошо для технической диагностики.
- NETD < 40 мК — профессиональный уровень, позволяет видеть мельчайшие тепловые детали
