Электрохимические ячейки для портативных газоанализаторов промышленных выбросов
В этой статье:
Что такое электрохимическая ячейка, или сенсор
Принципы действия сенсоров
Из чего состоит электрохимическая ячейка
Особенности электрохимических ячеек Тесто
Специальные сенсоры Тесто

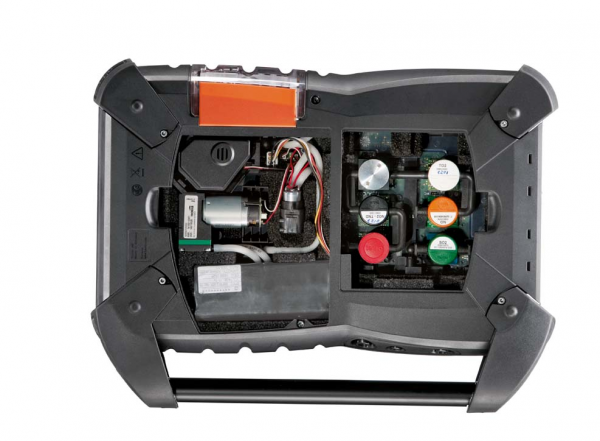

Газоанализатор Testo - сложный прибор, способный эффективно и точно измерять концентрации газов. В основе газоанализаторов Testo лежит электрохимическая сенсорная ячейка - элемент газоанализатора, в котором происходит преобразование измеряемой величины (в данном случае концентрации газа) в электрический сигнал, который можно далее использовать для индикации измеряемой величины.

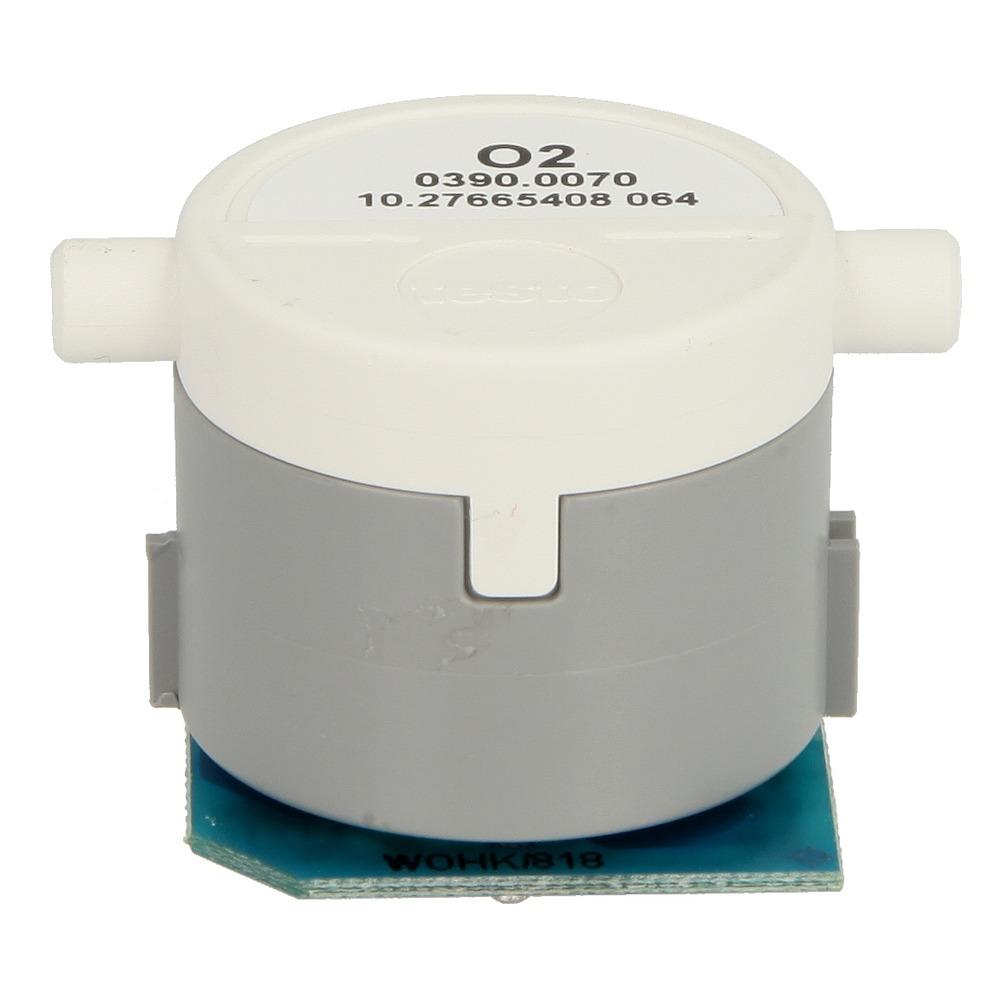

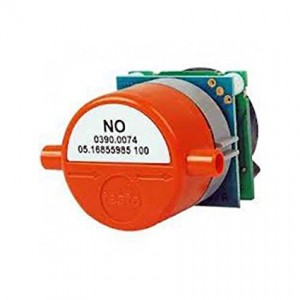

В зависимости от типа сенсорной ячейки, её действие может быть основано на физических и химических явлениях или на таких принципах, как абсорбция, электрическая проводимость, или ионизация. Как следствие, сенсорная ячейка - это сложный элемент, состоящий из физико-химических и электронных компонентов. Для подсоединения к газовому тракту ячейки Testo имеют соединительные ниппели, что позволяет добиться универсальности соединения и возможности менять ячейки непосредственно на месте замера, без обращения в сервисный центр. Кроме того, монтажная электронная плата сенсорной ячейки имеет стандартный интерфейс, не зависящий от конфигурации измерительных каналов, что в свою очередь ещё больше упрощает работу с ячейками.
Важный элемент электронной платы сенсорной ячейки - элемент памяти (ПЗУ). Идентификационная информация, записываемая в ПЗУ при изготовлении сенсора, позволяет отследить “рабочую биографию” сенсора в процессе эксплуатации. В ряде случаев эта информация, считываемая с помощью ПО Testo, помогает инженерам сервисного центра при диагностике прибора, а также защищает сенсоры от несанкционированной замены. И самое главное — информация, хранящаяся в ПЗУ ячейки, позволяет пользователю быстро начать работать с прибором без обращения в сервисный центр Testo (Белорусский сервисный центр Testo находится в нашем оффисе на ул. Игнатовского, 4).
Из других особенностей сенсорных ячеек Testo можно выделить датчик температуры, позволяющий учесть влияние окружающей окружающей температуры на показания прибора, а также учёт перекрёстной чувствительности, т.е. влияние на показатели газоанализатора других газов, содержащихся в отбираемой в пробе. Учёт перекрёстной чувствительности - весьма сложный компонент изготовления ячейки, который обычно реализуется двумя методами. Первый метод заключается в фильтрации нежелательных газов встроенными в ячейку фильтрами. Второй метод заключается в вычислении компенсации сигнала ячейки, используя патентованные алгоритмы и настройку с помощью поверочных смесей.
Диапазон применения сенсоров Testo практически неограничен. Например, стандартные задачи решаются с помощью сенсоров для газового анализа при сжигании топлива, когда измеряются концентрации таких газов как O2, CO и NOX. Кроме того, имеются также сенсоры для таких газов как H2S и HC, причем не только на электрохимическом, а также на других принципах.
Имеются сенсоры Testo специально для низких диапазонов концентраций, что повышает точность измерений.
Нельзя не сказать о высокой линейности показаний сенсоров Testo, сохраняющейся длительное время, что имеет неоценимое значение при быстрой настройка (юстировке) показаний эксплуатируемых приборов.
Остаётся добавить что сенсоры Testo хорошо отработаны и поэтому отличаются высокой надёжностью при сравнительно невысоной стоимости, простоте эксплуатации и достаточно высокой точности измерений.
