Газоанализаторы серии Multilyzer производятся немецкой компанией AFRISO-EURO-INDEX и предназначены для профессионального анализа дымовых газов, контроля процессов горения и экологического мониторинга.
Газоанализаторы testo производятся немецкой компанией Testo SE & Co. KGaA и также предназначены для профессионального анализа дымовых газов, контроля процессов горения и экологического мониторинга.
Газоанализатор Multilyzer STx часто предлагается для тех же работ, что и testo 350. Значит, для пользователей (эксплуатационщиков, наладчиков, надзорных органов, и других) подойдёт любой из них? Сравним эти две модели.

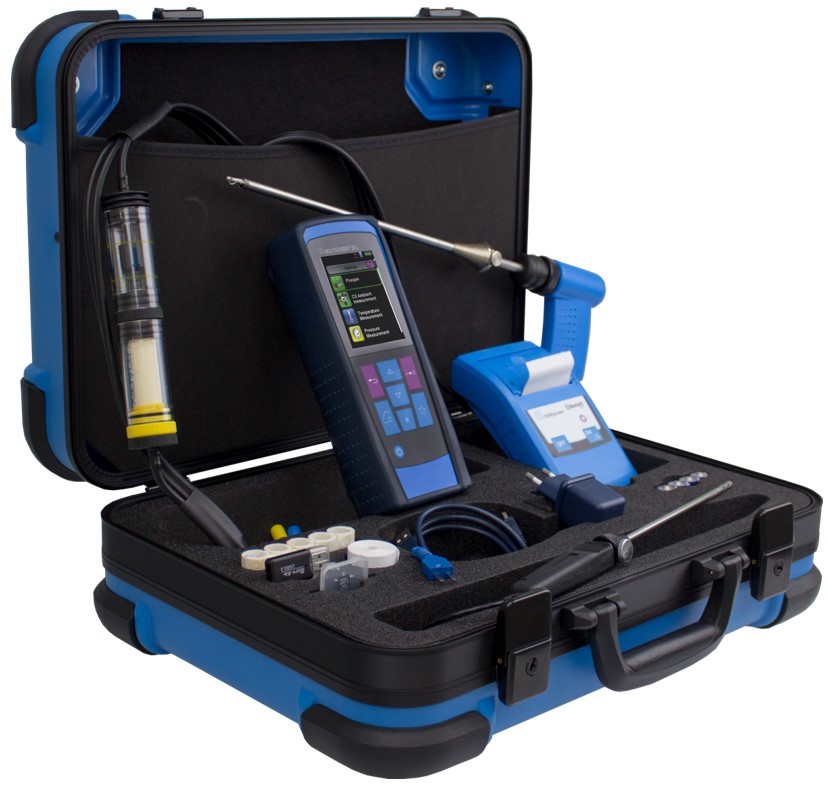

Multilyzer-STx

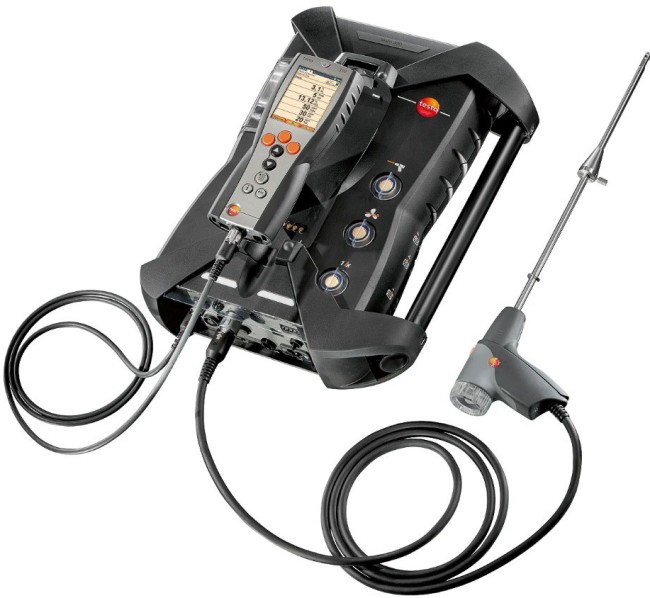

testo 350
8 ключевых отличий газоанализатора Multilyzer STx от газоанализатора testo 350
1. Форм-фактор
STx - это компактный ручной прибор (моноблок) весом около 600–700 г, который оператор держит в руке либо, благодаря наличию магнитов на задней крышке, крепит его на стенку котла.
testo 350 состоит из блока анализатора и лёгкого пульта управления. Блок анализатора относительно тяжёлый и обычно размещается стационарно у точки замера, а управление происходит дистанционно. testo 350 - это промышленный «танк», защищенный от пыли и брызг, который может стоять на грязном полу в цеху часами.
2. Вид и количество сенсоров
В Multilyzer STx используется до 6 электрохимических сенсоров одновременно (O2, CO/H2, NO, NO2, SO2, COвысокий-диапазон).
В testo 350 используется до 6 сенсоров одновременно, включая инфракрасные. testo 350 также поддерживает специфические сенсоры, такие как углеводороды (CxHy) и сероводород (H2S). Таким образом, в газоанализатор testo 350 можно установить 6 из 8 возможных сенсоров: O2, CO (или COнизк), NO (или NOнизк), NO2, SO2, H2S, СxHy, CO2 (ИК).
3. Подготовка пробы
Влага, находящаяся в дымовых газах, при конденсации превращается в воду, которая при попадании в сенсоры может вывести их из строя. Кроме того, влага в пробе существенно снижает точность измерений.
В STx стоит циклонный конденсатосборник. Это прозрачный пластиковый стакан в разрыве шланга. При длительных измерениях в STx необходимо сливать воду вручную, чтобы она не залила сенсоры.
В testo 350 имеется активный холодильник Пельтье, который удаляет влагу из пробы газа, перед тем как проба попадёт в сенсоры. Вода из конденсатосборника непрерывно отводится специальным насосом.
4. Диапазоны измерений
STx при превышении концентраций просто отключает насос.
testo 350 имеет систему разбавления пробы чистым воздухом. Это позволяет измерять очень высокие концентрации (например, CO до 40 000 ppm и выше) без риска «отравления» сенсора.
5. Обнуление свежим воздухом
Газозаборный зонд в Multilyzer STx обязательно должен находиться на чистом воздухе (вне дымохода) для выставления текущего уровня O2 (20.9%) и уровней CO, NO и других газов (ноль).
У testo 350 есть автоматическое обнуление в процессе измерений. В нем стоит специальный магнитный клапан, позволяющий переключаться на забор чистого воздуха, не вынимая зонд из газохода. Это позволяет не только обнулять сенсоры, но также и сбрасывать дрейф сенсоров прямо во время длительного мониторинга (например, каждые 30 минут), что критично для точности при долгих замерах. Также, testo 350 умеет делать продувку свежим воздухом автоматически, если концентрация газа в пробе превысила опасный порог, чтобы сенсоры не вышли из строя.
6. Время автономной работы (питание и перегрев)
STx работает только на аккумуляторах, позволяя делать быстрые сервисные замеры.
testo 350 рассчитан на длительный мониторинг. Он может работать как от аккумуляторов, так и от от сети.
При длительных замерах горячий дымовой газ дополнительно нагревает внутренности прибора. У testo 350 корпус продувается и защищен от перегрева, в то время как компактный STx может начать выдавать температурную ошибку.
7. Замена сенсоров
В STx конфигурация жесткая - сенсоры заменяются в сервисном центре. Конечно, физически вытащить и вставить новый сенсор в STx можно самостоятельно, но юридически и технически это не считается полноценной заменой «в поле».
В testo 350 реализована концепция «Plug & Play». Пользователь может сам легко вытащить один сенсор (например, NO) и вставить другой (например, SO2) прямо на объекте.
Принципиальная разница в том, что в Multilyzer STx сенсор - это голый компонент (запчасть). Если просто вставить новый сенсор, прибор его распознает, но делать измерения с ним ещё нельзя. Чтобы прибор показывал верные значения, его нужно обязательно откалибровать эталонным газом из баллона, через сервисное меню.
В testo 350 сенсоры идут в виде измерительных модулей с уже прописанными калибровочными данными. Новый модуль вставляется, и прибор сразу готов к работе с высокой точностью. Это штатная процедура для пользователя.
Поэтому для STx замена сенсоров считается сервисной операцией, а для testo 350 - пользовательской.
8. Расчетные параметры
STx считает стандартный КПД, потери тепла и коэффициент избытка воздуха.
testo 350 умеет считать не только это, но и более специфические промышленные показатели, такие как массовый выброс газов в г/ч или кг/год, если подключить трубку Пито для замера скорости потока.
