Особенности измерений концентрации дымовых газов за котлом с помощью газоанализатора testo 310 (случай из практики)

2 сентября 2025 г.

Газоанализатор Testo 310 — это компактное и интуитивно понятное устройство, предназначенное для базовых измерений параметров дымовых газов за бытовыми и маломощными котлами. Он идеально подходит как для наладчиков, так и для обслуживающего персонала, которым важно быстро и точно оценить эффективность работы оборудования, выявить неполное сгорание топлива и обеспечить безопасность эксплуатации. Testo 310 фиксирует ключевые показатели, необходимые для настройки и диагностики котлов, такие как концентрация кислорода (O₂) и угарного газа (CO) для определения полноты сгорания и избытка воздуха, температура дымовых газов для оценки тепловых потерь, температура окружающего воздуха, тяга и КПД (расчётным методом, на основе измеренных параметров) для оценки эффективности работы котла. Testo 310 отличается простотой и надёжностью. Управление прибором осуществляется всего четырьмя кнопками, а интерфейс интуитивно понятен. Для описываемого случая важно заметить, что зонд прибора оснащён упорным конусом, что облегчает его фиксацию в контрольном отверстии дымохода.
Один из наших клиентов обратился к нам с проблемой. В процессе эксплуатации газоанализатора Testo 310 на объекте, работающем на дизельном топливе, были выявлены существенные расхождения в показаниях по сравнению с показаниями газоанализаторов testo 335. При замерах на одном и том же источнике выбросов testo 310 показывал завышенные значения CO (на 30–45 ppm) и O₂ (на 3,3–3,5%). Таким образом, погрешность прибора выходила за допустимые пределы, что ставило под сомнение достоверность результатов измерений до такой степени, что прибор был признан ненадлежащим к эксплуатации и рекомендован к замене. Для вынесения окончательного решения прибор был доставлен в наш сервисный центр по ремонту приборов testo.

Обслуживая средства измерения Testo много лет, наша организация создала несколько лабораторных стендов для проведения поверок и калибровок средств измерения, которые используются как нашими инженерами, так и специалистами БелГИМ. При проверке данного газоанализатора на нашем газоаналитическом стенде было выявлено, что прибор работает нормально и показания CO и O2 не выходят за пределы погрешностей, зарегистрированных в Описании Типа для данной модели. Измерения были проведены с использованием эталонных смесей, полученных на генераторе эталонных газовых смесей ГГС-Р. Сравнение эталонных концентраций приведено в таблице 1.

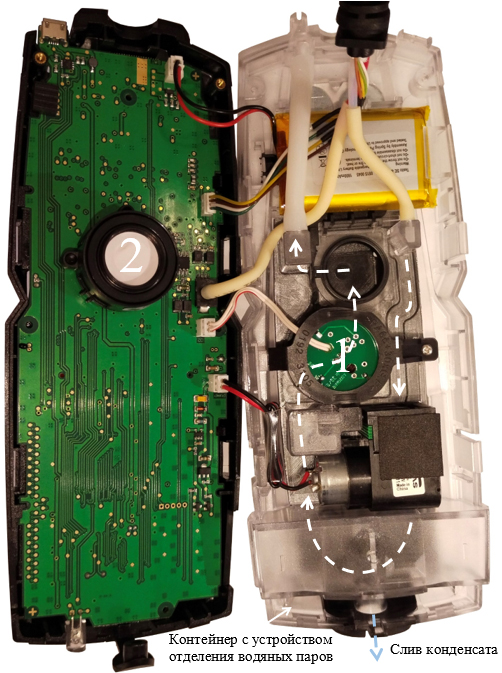

Линией показан газовый тракт, 1,2 - датчики газа

Таблица 1. Сравнение эталонных концентраций газов при проверке работы газоанализатора testo 310

Газ	Эталонное значение концентрации	Концентрация, измеренная прибором testo 310	Отклонение
O₂ (%)	0	0,1	0,1
	5	5	0
	3,5	3,5	0
	20	20,2	0,2
CO (ppm)	0	0	0
	100	106	6
	1 000	1 016	16
	3 500	3 515	15

На основании проверки работы прибора на газоаналитическом стенде был сделан вывод о том, что газоанализатор работает корректно, и было предположено, что возможные причины некорректных показаний находятся на производственном участке, на котором проводились измерения.

В качестве возможных причин были предложены следующие:

1. Во время проведения измерений сенсоры прибора были залиты конденсатом из конденсатосборника. При неправильном положении прибора, при переворачивании его конденсат из конденсатосборника может попадать в сенсоры через газовый тракт прибора. Но во время тестирования газоанализатора на стенде сенсоры были сухие.

2. Во время проведения измерений был неплотно закрыт вывод конденсата (крышка конденсатосборника). В этом случае присосы воздуха через отверстие для отбора пробы могут сильно искажать показания прибора.

3. Во время проведения измерений зонд не плотно входил в зону отбора пробы. При проведении измерений с прибором использовался штатный зонд длиной 180мм (в прибре testo 310 зонд не отделяется от прибора и другой зонд не может быть использован). Зонд мог неплотно входить в зону отбора пробы дымовых газов. В этом случае присосы воздуха через отверстие для отбора пробы могут сильно искажать показания прибора.

4. Выходное отверстие зонда не находилось в предполагаемой точке отбора пробы. Зонд в данном приборе намного короче зондов тех газоанализаторов, которые использовались для сравнения результатов измерений. При проведении измерений с прибором использовался штатный зонд длиной 180мм (в прибре testo 310 зонд не отделяется от прибора и другой зонд не может быть использован). Толщина тепловой изоляции стенки небольшого котла может составлять 200 - 300 мм. Возможно, что из-за толщины обшивки газохода зонд газоанализатора не находится в характерной точке отбора из потока уходящих газов.

На основании испытаний, анализа результатов и консультаций с клиентом нами было предложено проанализировать возможные причины некорректной работы прибора на участке. Кроме того, нами была организована дополнительная (внеочередная) поверка газоанализатора в БелГИМ, после чего прибор был возвращён клиенту. На текущий момент проблем в работе прибора не обнаружено.
