Счетчики сжатого воздуха

Счетчик сжатого воздуха Testo — это промышленный измерительный преобразователь (расходомер), который определяет мгновенный расход, общую массу (объем) пропущенного воздуха и его температуру, преобразуя эти данные в электрические сигналы для контроля энергоэффективности предприятия.

Сферы применения модельного ряда:

Главное назначение этих приборов — энергоменеджмент по стандарту ISO 50001 (поскольку сжатый воздух — один из самых дорогих ресурсов на заводе):

Точный коммерческий и технологический учет: распределение затрат на генерацию сжатого воздуха между конкретными цехами или арендаторами.
Поиск скрытых утечек: мониторинг потребления воздуха в выходные дни или ночные смены, когда станки остановлены (если расход не равен нулю — в системе есть утечки).
Анализ пиковых нагрузок: определение того, справляются ли компрессоры в моменты максимальной загрузки предприятия, или требуется покупка более мощного оборудования.

Почему testo?

testo - это известная и давно используемая в Беларуси марка cчетчиков сжатого воздуха из Германии, которые имеют продвинутые возможности и отличаются удобством в эксплуатации. Наряду с аналогичными приборами таких компаний как CS Instruments (Германия), VPInstruments, (Нидерланды), ifm electronic (Германия), SMC/Festo (Япония / Германия), SUTO iTEC (Германия / Китай) приборы testo зарекомендовали себя наиболее надежными и удобными в эксплуатации.

Сравнительная таблица счетчиков

Характеристика / Модель	Testo 6451 / 6452 / 6453 / 6454	Testo 6456	Testo 6457	Testo 6448
Тип конструкции	Компактный со встроенной измерительной секцией	Магистральный блок для больших диаметров	Магистральный блок с быстросъемной муфтой	Погружной зонд проникающего типа
Поддерживаемые диаметры труб (DN)	Фиксированный в зависимости от модели: • 6451: DN15 (1/2") • 6452: DN25 (1") • 6453: DN40 (1½") • 6454: DN50 (2")	Настраиваемый: DN65 ... DN250 (2½" – 10")	Настраиваемый: DN65 ... DN250 (2½" – 10")	Универсальный: DN40 ... DN255 (1½" – 10")
Измеряемые параметры	• Текущий/общий расход • Скорость потока • Температура • Рабочее давление	• Текущий/общий расход • Скорость потока • Температура	• Текущий/общий расход • Скорость потока • Температура	• Текущий/общий расход • Скорость потока • Температура
Демонтаж под процессом (давлением)	Нет (требуется перекрытие участка трубы)	Нет (требуется сброс давления)	Да (запатентованная быстросъемная арматура)	Да (через шаровой кран или зажимную муфту)
Встроенный дисплей	Графический цветной TFT-дисплей	Графический цветной TFT-дисплей	Графический цветной TFT-дисплей	Цифровой ЖК-дисплей (2 кнопки)
Выходные сигналы	2 аналоговых (4-20 мА) + импульсный/переключаемый	Аналоговый (4-20 мА) + импульсный/переключаемый	Аналоговый (4-20 мА) + импульсный/переключаемый	Аналоговый (4-20 мА) + импульсный + 2 коммутационных
Ценовой сегмент	Средний	Выше среднего	Выше среднего (за счет арматуры съема)	Выше среднего (универсальный)

Погрешность счетчиков сжатого воздуха Testo:

Компактная серия (testo 6451, 6452, 6453, 6454):

Для сжатого воздуха: ±3% от ИВ ±0,3% от ВПИ.
Погрешность встроенного датчика давления: ±0,5% от ВПИ.
Погрешность температуры: ±0,5 °C.

Магистральная серия (testo 6456, 6457):

Для сжатого воздуха: ±1,5% от ИВ ±0,3% от ВПИ.
Погружной зонд (testo 6448):Стандартная: ±3% от ИВ ±0,3% от ВПИ

Примечание: Указанная погрешность для магистральных и погружных датчиков (6456, 6457, 6448) гарантируется только при соблюдении прямых участков трубы (обычно не менее 15 диаметров трубы до датчика и 5 диаметров после него), чтобы поток воздуха был ламинарным (ровным, без завихрений).

Быстрый выбор (под задачу)

1. Нужно параллельно контролировать давление в пневмосети в системе с стандартными трубами небольшого диаметра (от DN15 до DN50).

Модели Testo 6451–6454 (под конкретный диаметр вашей трубы). Эти приборы уникальны тем, что заменяют сразу 4 датчика (расходомер, сумматор, термометр и манометр), а встроенная заводская трубка исключает погрешности монтажа.

2. Диаметр трубы большой (от DN65 до DN250), производство работает круглосуточно, и останавливать компрессорную станцию для обслуживания датчика категорически нельзя.

Testo 6457. Его запатентованный механизм позволяет безопасно извлекать измерительный сенсор для калибровки или очистки прямо под рабочим давлением в магистрали.

3. Диаметр трубы большой (от DN65 до DN250), но в системе вентиляции/подачи сжатого воздуха предусмотрены байпасы (обводные линии) или остановка потока для ТО не является проблемой.

Testo 6456. Вы получите ту же точность и дисплей, что и у 6457, но сэкономите бюджет на запорной быстросъемной арматуре.

4. Нужен универсальный прибор «на все случаи жизни» для проведения энергоаудита, или вы планируете переносить датчик с одной трубы на другую (разных диаметров).

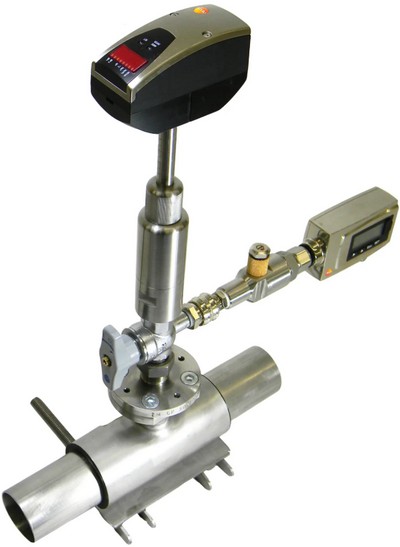

Testo 6448. Это погружной зонд-расходомер. Его можно настроить на любую трубу от DN40 до DN250, просверлив отверстие и установив муфту (монтаж и обслуживание также возможны под давлением).

Особенности измерений для других газов (кроме сжатого воздуха)

При использовании калориметрических счетчиков (таких как Testo и их аналогов) для учета других газов (азот, углекислый газ, аргон, кислород и др.) возникает ряд серьезных технических нюансов. Главная особенность: калориметрический датчик настраивается (калибруется) под теплоемкость конкретного газа. Если прибор, калиброванный на сжатый воздух, поставить на азот или аргон без перенастройки, он будет выдавать огромную погрешность (вплоть до 50%). Ниже приведены ключевые особенности и правила учета отличных от воздуха газов.

1. Теплопроводность и пересчет коэффициентов (K-фактор)
Каждый газ по-разному забирает тепло от нагретого элемента внутри датчика. Родственные газы (Азот N2): Азот по своим теплофизическим свойствам очень близок к воздуху (воздух состоит из него на 78%). Погрешность при замене воздуха на азот без перекалибровки будет минимальной (около 1–2%). Тяжелые или благородные газы (Аргон Ar), Углекислый газ (CO2): Обладают совершенно другой теплоемкостью. Для их учета в трансмиттере должен быть активирован специальный коэффициент пересчета (K-фактор), либо прибор должен быть изначально заказан с завода с калибровкой под этот газ.

2. Поддержка газов в линейке Testo
Возможность работы с другими газами сильно зависит от гибкости прошивки прибора. В линейке Testo (серии 6451–6457): Выбор газа обычно зашит в меню прибора. Переключить датчик со сжатого воздуха на азот (N2), углекислый газ (CO2) или аргон (Ar) можно самостоятельно через дисплей или сервисное ПО P2A.
Важно: максимальный измеряемый расход при переключении на другой газ изменится (сдвинется верхний предел шкалы).

3. Специфические требования к безопасности и материалам
При работе с техническими газами критически важна химическая совместимость и безопасность.

Учет Кислорода (O2): Самый опасный газ для калориметрических датчиков. Кислород под давлением взрывоопасен при контакте с любыми следами масел или жиров. Датчики для кислорода заказываются в специальном исполнении "Oxygen clean" (обезжиренные), поставляются в герметичных пакетах и требуют строгого соблюдения правил монтажа.
Учет Горючих газов (Метан, Пропан, Природный газ): Требует использования датчиков исключительно во взрывозащищенном исполнении (ATEX/Ex). Стандартные общепромышленные приборы Testo серий 6448/6451 в такие магистрали ставить категорически запрещено.
Агрессивные газы (Биогаз, влажный CO2): Углекислый газ при контакте с влагой образует слабую кислоту. Для таких сред измерительная секция прибора должна быть выполнена из высококачественной нержавеющей стали (SUS 316L).
