Описание прибора
Идеально подходит для профессионального анализа дымовых газов и измерения промышленных выбросов на промышленных двигателях, горелках, газовых турбинах и в тепловых процессах: анализатор дымовых газов testo 350 выполняет множество задач измерения и анализа и так же благодаря своей прочной конструкции подходит для выполнения большинства поставленных задач.
Анализатор дымовых газов testo 350 состоит из двух блоков
Использование анализатора testo 350
Блок анализатора может работать с блоком управления, а также может использоваться в прямой комбинации с ПК / ноутбуком и программным обеспечением easyEmission (через USB, Bluetooth® 2.0 или CANCase). После программирования блок анализатора может проводить измерения и сохранять результаты автономно. Также возможно отображать или передавать данные измерений с блока анализатора на управляющий модуль или программное обеспечение.
Чтобы сразу же отправить отчет об измерениях, вы также можете использовать наше бесплатное приложение, которое превращает ваш смартфон или планшет Android в устройство отображения данных измерений для анализатора.
Комплект поставки
Блок анализатора testo 350, вкл. сенсор O 2, сенсор дифф. давления, разъемы для зондов температуры (т/п типа K, NiCr-Ni и тип S, Pt10Rh-Pt), разъем для подключения к шине данных Testo, перезаряжаемый аккумулятор, встроенный зонд воздуха, идущего на горение (NTC), триггерный вход, встроенную память, USB-интерфейс.
Номер заказа: 0632 3510
Идеально подходит для профессионального анализа дымовых газов и измерения промышленных выбросов на промышленных двигателях, горелках, газовых турбинах и в тепловых процессах: анализатор дымовых газов testo 350 выполняет множество задач измерения и анализа и так же благодаря своей прочной конструкции подходит для выполнения большинства поставленных задач.

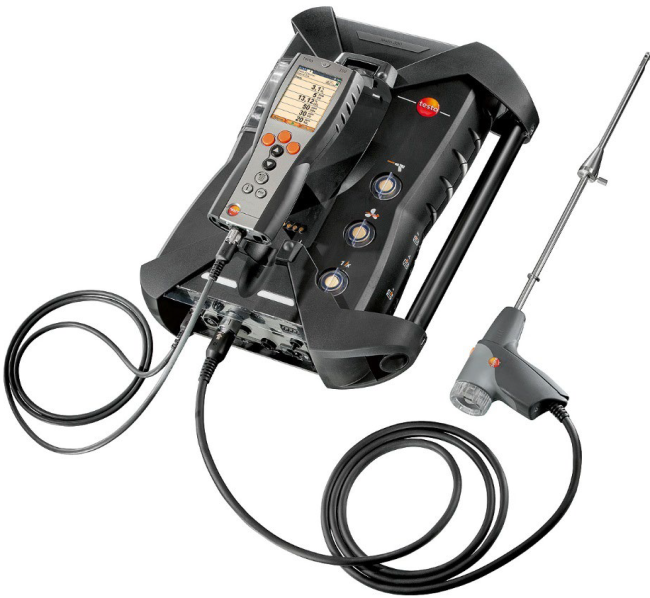

Анализатор дымовых газов testo 350 состоит из двух блоков
- Управляющий модуль testo 350 (отдельный прибор) с четким графическим дисплеем позволяет контролировать измерения выбросов. Управление в действительности простое: горелка, газовая турбина, двигатель и пользовательские приложения доступны в меню для выбора. Блок управления позволяет дистанционно управлять блоком анализатора даже при удалении трубы дымовых газов и места установки - особенно рекомендуется для измерения выбросов на крупных предприятиях.

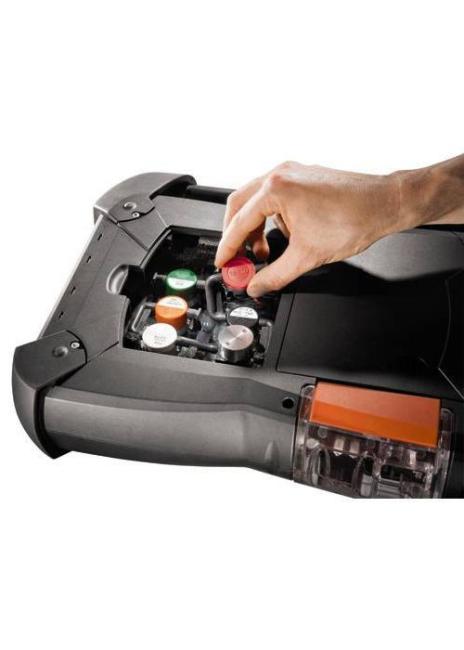

Номер заказа: 0632 3511 - Газоанализатор testo 350 - это именно то, что вам нужно для измерения выбросов, потому что он сделан по передовой технологии. В стандартную комплектацию анализатора testo 350 входит датчик газа O2, но для ввода в эксплуатацию необходимо подключить как минимум один дополнительный датчик (можно использовать максимум 6 датчиков). При подключении дополнительных датчиков вы можете выбирать между датчиками газа для CO, CO2, NO, NO2, SO2, H2S или CxHy.
Использование анализатора testo 350
Блок анализатора может работать с блоком управления, а также может использоваться в прямой комбинации с ПК / ноутбуком и программным обеспечением easyEmission (через USB, Bluetooth® 2.0 или CANCase). После программирования блок анализатора может проводить измерения и сохранять результаты автономно. Также возможно отображать или передавать данные измерений с блока анализатора на управляющий модуль или программное обеспечение.
Чтобы сразу же отправить отчет об измерениях, вы также можете использовать наше бесплатное приложение, которое превращает ваш смартфон или планшет Android в устройство отображения данных измерений для анализатора.
Комплект поставки
Блок анализатора testo 350, вкл. сенсор O 2, сенсор дифф. давления, разъемы для зондов температуры (т/п типа K, NiCr-Ni и тип S, Pt10Rh-Pt), разъем для подключения к шине данных Testo, перезаряжаемый аккумулятор, встроенный зонд воздуха, идущего на горение (NTC), триггерный вход, встроенную память, USB-интерфейс.
Номер заказа: 0632 3510
3 542,26 руб.
Характеристики
Общие технические данные | |
Вес | 4800 г |
Размеры | 330 x 128 x 438 мм |
Рабочая температура | -5 ... +45 °C |
Корпус | Пластик (АБС) |
Класс защиты | IP40 |
Подключаемые зонды | 1 зонд температуры воздуха, идущего на горение; 1 зонд отбора пробы; 1 зонд температуры; 1 зонд дифференциального давления |
Цвет | черный |
Тип батареи | Литиевая батарея |
Ресурс батареи | 5 ч |
Источник питания | Блок питания пер.тока 100В...240В (50...60 Гц) |
Вход постоянного тока | 11 В ... 40 В |
Объемный расход насоса | 1 л/мин с индикацией производительности |
Длина шланга | 16, 2 м макс. (соответствует 5-ти удлинительным шлангам) |
Макс. избыточ. давление/дым.газ | 50 мбар |
Макс. отриц. давление/дым.газ | -300 мбар |
Макс. пылевая нагрузка | 20 г/м³ пыли в дым. газе |
Расчет точки росы | 0 °Cтр; 99 °Cтр |
Макс. нагрузка влажности | +70°C (темп.точки росы на входе в блок анализатора) |
Триггерный вход | Напряжение 5...12 Вольт (граница возрастания и убывания) Длительность пульса > 1 сек. Нагрузка: 5 В/макс, 5 мA, 12 В/макс. 40 мA |
Память | 250,000 значений |

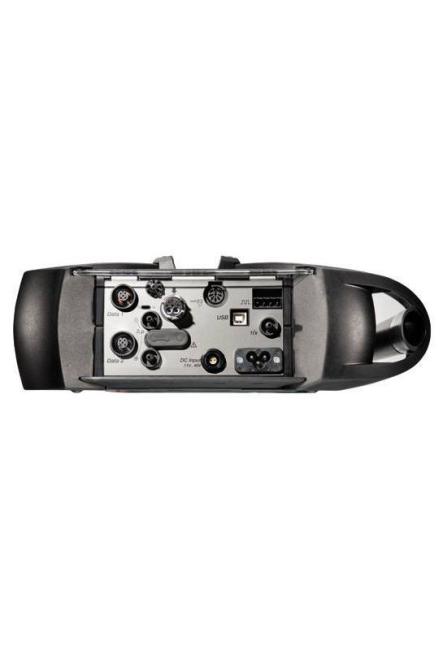

Интерфейс | Шина передачи данных; Bluetooth®; USB; ИК-интерфейс; подключение к сети; триггерный вход; Измерение дифф. давления; вход датчика/ входы датчика; Входное напряжение постоянного тока; Впуск разбавляющего газа для расширения диапазона измерений |
Температура хранения | -20 ... +50 °C |
Измерение температуры (сенсор NTC) | |
Диапазон измерений | -20 ... +50 °C |
Погрешность | ±0,2 °C (-10 ... +50 °C) |
Разрешение | 0,1 °C (-20 ... +50 °C) |
Зонд д/измерения температуры окруж. среды | |
Измерение температуры (термопара тип K (NiCr-Ni)) | |
Диапазон измерений | -200 ... +1370 °C |
Погрешность | ±0,4 °C (-100 ... +200 °C) ±1 °C (-200 ... -100,1 °C) ±1 °C (200,1 ... +1370 °C) |
Разрешение | 0,1 °C (-200 ... +1370 °C) |
Измерение температуры (термопара тип S (Pt10Rh-Pt)) | |
Диапазон измерений | 0 ... +1760 °C |
Погрешность | ±1 °C (0 ... +1760 °C) |
Разрешение | 0,1 °C (0 ... +1760 °C) |
Пьезорезистивный сенсор дифференциального давления | |
Диапазон измерений | -40 ... +40 гПа -200 ... +200 гПа |
Погрешность | ±1,5 % от изм. знач. (-40 ... -3 гПа) ±1,5 % от изм. знач. (+3 ... +40 гПа) ±0,03 гПа (-2,99 ... +2,99 гПа) ±1,5 % от изм. знач. (-200 ... -50 гПа) ±1,5 % от изм. знач. (+50 ... +200 гПа) ±0,5 гПа (-49,9 ... +49,9 гПа) |
Разрешение | 0,01 гПа (-40 ... +40 гПа) 0,1 гПа (-200 ... +200 гПа) |
Измерение О₂ | |
Диапазон измерений | 0 ... +25 % Об. |
Погрешность | ±0,8% полн. шкалы (0 ... +25 % Об.) |
Разрешение | 0,01 % Об. (0 ... +25 % Об.) |
Быстродействие t90 | 20 с. (t95) |
Определение КПД (Eta) | |
Диапазон измерений | 0 ... +120 % |
Разрешение | 0,1 % (0 ... +120 %) |
Определение потери тепла с дымовыми газами | |
Диапазон измерений | 0 ... +99,9 % |
Разрешение | 0,1 % (0 ... +99,9 %) |
Расчёт CO₂ (через O₂) | |
Диапазон измерений | 0 ... CO₂ макс |
Погрешность | расчет на основе O₂ ±0,2 % Об. |
Разрешение | 0,01 % Об. |
Измерение H₂S | |
Диапазон измерений | 0 ... +300 ppm |
Погрешность | ±5 % от изм. знач. (+40 ... +300 ppm) ±2 ppm (0 ... +39,9 ppm) |
Разрешение | 0,1 ppm (0 ... +300 ppm) |
Быстродействие t90 | 35 с. |
Измерение CO₂ (ИК сенсор) | |
Диапазон измерений | 0 ... +50 % Об. |
Погрешность | ±0,3 % Об. + 1 % от изм. знач. (0 ... 25 % Об.) ±0,5 % Об. + 1,5 % от изм. знач. (>25 ... 50 % Об.) |
Разрешение | 0,01 % Об. (0 ... 25 % Об.) 0,1 % Об. (> 25 % Об.) |
Быстродействие t90 | 10 с. |
Скорость/объемный расход воздуха | |
Диапазон измерений | 0 ... +40 м/с |
Разрешение | 0,1 м/с (0 ... +40 м/с) |
Измерение абсолютного давления | |
Диапазон измерений | 600 ... +1150 гПа |
Погрешность | ±10 гПа |
Разрешение | 1 гПа |
Измерение СО (с Н₂-компенсацией) (H₂ отображается исключительно в качестве индикатора.) | |
Диапазон измерений | 0 ... +10000 ppm |
Погрешность | ±5 % от изм. знач. (+200 ... +2000 ppm) ±10 % от изм. знач. (+2001 ... +10000 ppm) ±10 ppm (0 ... +199 ppm) |
Разрешение | 1 ppm (0 ... +10000 ppm) |
Быстродействие t90 | 40 с. |
Измерение СОниз (С Н₂-компенсацией) (H₂ отображается исключительно в качестве индикатора.) | |
Диапазон измерений | 0 ... 500 ppm |
Погрешность | ±5 % от изм. знач. (+40 ... +500 ppm) ±2 ppm (0 ... +39,9 ppm) |
Разрешение | 0,1 ppm (0 ... +500 ppm) |
Быстродействие t90 | 40 с. |
Измерение NO | |
Диапазон измерений | 0 ... +4000 ppm |
Погрешность | ±5 % от изм. знач. (+100 ... +1999 ppm) ±10 % от изм. знач. (+2000 ... +4000 ppm) ±5 ppm (0 ... +99 ppm) |
Разрешение | 1 ppm (0 ... +4000 ppm) |
Быстродействие t90 | 30 с. |
Измерение NOниз | |
Диапазон измерений | 0 ... +300 ppm |
Погрешность | ±5 % от изм. знач. (+40 ... +300 ppm) ±2 ppm (0 ... +39,9 ppm) |
Разрешение | ±0,1 ppm (0 ... +300 ppm) |
Быстродействие t90 | 30 с. |
Измерение NO₂ | |
Диапазон измерений | 0 ... +500 ppm |
Погрешность | ±5 % от изм. знач. (+100 ... +500 ppm) ±5 ppm (0 ... +99,9 ppm) |
Разрешение | 0,1 ppm (0 ... +500 ppm) |
Быстродействие t90 | 40 с. |
Измерение SO₂ | |
Диапазон измерений | 0 ... +5000 ppm |
Погрешность | ±5 % от изм. знач. (+100 ... +2000 ppm) ±10 % от изм. знач. (+2001 ... +5000 ppm) ±5 ppm (0 ... +99 ppm) |
Разрешение | 1 ppm (0 ... +5000 ppm) |
Быстродействие t90 | 30 с. |
Расчет точки росы в дымовых газах | |
Диапазон измерений | 0 ... +99,9 °Cтр |
Разрешение | 0,1 °Cтр (0 ... +99,9 °Cтр) |
Метан (CH4) | |
Диапазон измерений | 100 ... 40000 ppm |
Погрешность | < 400 ppm (100 ... 4000 ppm) < 10 % от изм. знач. (> 4000 ppm) |
Разрешение | 10 ppm |
Мин. содержание О2 в дымовых газах | 2 % + (2 x изм. знач. метана) |
Быстродействие t90 | < 40 с. |
Фактор отклика | 1 |
При измерении необходимо придерживаться нижнего порога взрываемости. Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газо (пропана или бутана). | |
Пропан (C3H8) | |
Диапазон измерений | 100 ... 21000 ppm |
Погрешность | < 400 ppm (100 ... 4000 ppm) < 10 % от изм. знач. (> 4000 ppm) |
Разрешение | 10 ppm |
Мин. содержание О2 в дымовых газах | 2 % + (5 x изм. знач. пропана) |
Быстродействие t90 | < 40 с. |
Фактор отклика | 1,5 |
При измерении необходимо придерживаться нижнего порога взрываемости. Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газо (пропана или бутана). | |
Бутан (C4H10) | |
Диапазон измерений | 100 ... 18000 ppm |
Погрешность | < 400 ppm (100 ... 4000 ppm) < 10 % от изм. знач. (> 4000 ppm) |
Разрешение | 10 ppm |
Мин. содержание О2 в дымовых газах | 2 % + (6,5 x изм. знач. бутана) |
Быстродействие t90 | < 40 с. |
Фактор отклика | 2 |
При измерении необходимо придерживаться нижнего порога взрываемости. Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газо (пропана или бутана). |
Прибор находится в реестре СИ РБ | да |
